电压/电流转换接口AM442的引脚功能、特点及应用分析

1、 概述

AM442是一个用于处理差分电桥信号的电压电流转换接口集成电路。它不仅能通过二线制方式将输入信号转换成标准的4-20mA电流信号，而且也能通过三线制方式输出0/4-20mA的电流信号。

AM442由三部分组成，一是用于差分信号放大的高精度前置放大器（I A），二是高度稳定的可调参考电压源（4.5～10V），该电压源同时可作为外接器件的激励电源，三是由电压控制的电流输出级，用于将电压信号转换成电流输出（0/4-20mA，12±8mA输出）。此外，AM442还有一个附加的可作为电压源或电流源的运算放大器，因此AM442可以适应工业上的不同需求，此外，只要外接少量元件，就可使AM442成为一个用途广泛的电压电流转换接口电路。

表1 AM442的引脚功能

23、 电路原理

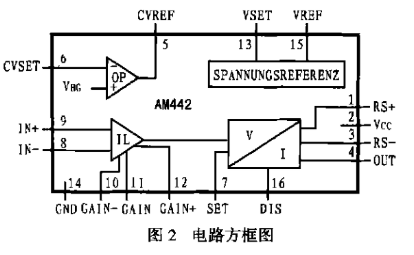

AM442是一个用于处理差分电桥信号的电压/电流转换接口集成电路。通过少量的外接元件就可以输出电流，而且可在一个较大的范围内调整。除了外接电阻Ro到Rs和电容C1（C2）之外，要使电路正常工作，还需要一个外接的三极管和一个起保护作用的二极管（见图2、图3）。外接的三极管可降低AM442的耗散功率。同时，在选择二极管和三极管时也要注意它们本身的耗散功率，AM442由三个基本单元组成，第一部分为输入级，第二部分为输出级，第三部分为可调的参考电压源。其框图如图2所示。

3.1 输入缓冲放大器

AM442的输入级是一个高精度的前置放大器。它有较大的增益调节范围，能适应不同的差分输入信号，因而可用于各种不同变化范围的传感器信号处理。增益系数的大小由外接电阻来决定。

3.2 电流输出级

在电流输出端，借用于内置参考电压源，并通过外接电阻调节偏置电压，即可调节输出电流的最小值Iset。输出电流Iout是通过集成电路管脚4（OUT）控制的三极管T1输出的。AM442的一个特别功能可通过管脚16（DIS）来实现，如果管脚DIS与参考电压管脚15（VREF）相连，那么在输入信号过载时，输出电流会自动切断。如果管脚16（DIS）空着，那么输出电流不会因为输入信号过载而自动切断。

此外，当芯片温度过高时，AM422会自动切断输出电流。

3.3 参考电压源

AM442中的参考电压源，可用作需要恒定电压的传感器或其它外接电路的供电电源。它可通过外接的电压分配器提供从4.5V～10V的任意一个数值的电压源。

4.1 三线输出应用电路

AM442典型的三线输出应用如图3所示。在三线方式输出时，管脚2（Vcc）和管脚1（RS+）相联，管脚14（GND）与地Ground相联，电路的输出增益系数可由外接电阻R1和R2来调节。AM442在该方式工作时，电路具有过流关断功能。

该例中，如需输出电流在0～20mA之间变化，那么，在偏置电流Iset为零（管脚7与管脚14相联）时。根据转换公式，其输出电流Iout应为：

Iout=VinGin/R0

同时，在电源电压和集成电路的最小工作电压Vcc（min）为6V时，它们与负载电阻RL之间的关系必须满足下面的式子，整个电路才能正常工作：

Vs据≥IoutmaxRL+6V

若将附加的运算放大器作为恒流源来使用。那么，用于传感器的桥式电路中的恒流源电流Is，可通过外接电阻Rset来确定，公式为：

Is=VBG/RSET

式中，VBG应取1.27V。实际上，在输出电流范围为0～20mA（三线方式输出）时，如果输入电压Vin的范围为0～250mV，VREF=5V，Gin=2，那么，其主要外接元件的取值应为：R0=25Ω，R1=22kΩ，R2=22kΩ，R5=40Ω，RL=0～600Ω，C1=2.2μF。

4.2 二线方式输出应用电路

图4给出了典型的二线方式输出应用电路图。在二线方式输出时，管脚2（Vcc）和管脚3（RS-）相连。需要说明的是，该方式由于AM442的16脚（DIS）悬空不接，因此不具有输入过载时的超载判断功能。而输出增益系数则仍由外接电阻R1和R2调节。

对于二线输出方式，在输出电流范围为4～20mA时，如果输入电压VIN的范围为0～200mV，VREF=5V，GIN=2，那么，外接元件的数值应为：R0=25Ω，R1=22kΩ，R2=22kΩ，R3=100kΩ，R4=0～5kΩ，R5=40Ω，RL=0～500Ω，C1=2.2μF，C2=100nF。
