DMA触发请求异常的案例共享

STM32用户开发产品，使用模数转换器模块，通过定时器更新事件触发模数转换，转换结果通过直接内存存取方式传输到指定的内存区域。直接内存存取工作在正常模式(即非循环模式)。传输一批数据后，在传输完成中断中设置传输结束标志，该标志由应用程序代码监控。

当检查有效标志时，获取预定的转换数据。处理完数据后，软件会生成一个TIMER更新事件，以确保计数器从0开始计数[注意：此处选择的向上计数模式]。然后，更新事件标志和模数转换器转换完成标志位EOC被清除，DMA在DMA关闭后被重新配置，并且DMA在第二次传输时再次使能。

在调试期间，发现对于第二次DMA传输，一旦DMA被启用，就立即传输一个数据。理论上，在传输第一个数据之前，应该延迟一个定时器更新周期。由于用于触发模数转换器的定时器在软件设置UG后从0开始计数，因此只有在计数溢出后才会触发模数转换。他不明白的是TIM已经复位并从0开始计数，并且清除标志位已经被清除。在定时器触发之前，还有什么原因导致DMA携带数据？

该问题源于STM32论坛，但用户没有发布任何代码。这里我们模拟他的应用场景做一个测试和验证，并试图找出相关的原因。

我还在这里设计了两轮DMA传输，并且仍然使用定时器更新事件来触发ADC转换。第一轮DMA传输将3个AD转换结果传输到某个存储器地址，第二轮将5个转换结果传输到另一个存储器位置。

首先，使用Stm32CubeMx基于STM32F411Discovery板执行基本初始化配置。配置非常简单。

模数转换器配置，这里只选择一个常规通道进行测试，选择TIM2的触发输出开始模数转换，模数转换器的直接内存存取转换功能开启，直接内存存取工作在正常模式。[一号直接将VDD连接到硬件上的模数转换器输入通道]

定时器配置，此处选择TIM2，其更新事件用作启动模数转换器的触发输出。

配置完成后，生成初始化代码，然后添加用户代码。

这里准备了几个内存变量。

在第一次直接存储器存取传输完成后，我立即关闭了定时器，并且在开始第二次直接存储器存取传输之前，不允许定时器有机会触发模数转换器再次产生平机会事件。让我们看看是否还发生了什么。

我将用户代码分为两部分，分别用红色和绿色的方框表示。

第一部分包括基本初始化功能、开启模数转换器外设及其直接内存存取功能、为第一次直接内存存取传输配置并启用直接内存存取，以及等待三次模数转换器转换结束。

代码第二部分的功能主要是关闭定时器和DMA，第二次配置DMA，打开DMA功能，启动定时器。[:我在箭头所指的点，也就是计数器将要启动的代码处，碰到了断点]

基于上述代码测试，一旦第二次DMA传输被启用，就不存在首先传输一个数据的现象。此时，计时器尚未启动，直接内存存取处于就绪待机状态。[结果如下]

顾客的反馈到底是什么？

因为他没有看到用户的具体代码，他说在第一次DMA传输后，他还重置了计时器。然后，我们不妨在第一次DMA传输后给定时器添加一个复位操作，看看会发生什么。

我稍微修改了第二部分中的代码，如下所示[见下图中a处的代码] :

基于调整后的代码，测试还发现当第二次DMA传输被启用时，首先传输一个数据的现象。然而，此时计时器仍未启动，那么DMA是如何开始传输数据的呢？[结果如下图所示]

当然，纯粹从DMA传输功能来看，它不一定与定时器是否启动有关。对于已启用的直接内存存取，只要有适当的直接内存存取要求，它就会运作。特别是这里，直接内存存取传输应该只发生在平机会事件发生的时候。平机会事件从何而来？

我们不妨先推理一下：

第一次直接内存存取传输完成后，不能再处理任何平机会事件。在第一次码分多址传输期间，每次码分多址读取模数转换器数据时，平机会被清零，并且在码分多址传输完成后，定时器立即关闭。在这种情况下，没有什么会影响计时器的快速关闭。从理论上讲，不会有定时器更新事件来触发二次码分多址传输之间的模数转换，更不用说在启用第二次码分多址之前的平机会清零。

这看起来确实有点奇怪，用客户的话来说，你觉得有一个DMA请求，像是它潜伏在哪里？

与初始代码相比，当前代码有一个额外的定时器复位操作。该复位操作是否会导致模数转换器转换产生平机会事件？说到这，它真的有这种能力。

因为软件重置定时器也可以生成更新事件，它可以只启动AD转换[AD转换功能还没有关闭]来生成EOC事件。如果EOC标志未及时清除，即使计数器尚未启动，也可以在下一次DMA传输启用后立即触发DMA传输。

通过这里的分析，我觉得我已经找到了问题的原因。然而，似乎有些不对劲。因为即使定时器复位动作产生一个更新事件并触发模数转换器转换，从而产生一个平机会事件，我们在定时器复位动作后特别清除了平机会标志。[下图中第二个红色圆圈中的代码]

这个平机会旗帜清除行动有问题吗？

首先确认代码编写本身，没问题。再看看逻辑和时间问题。

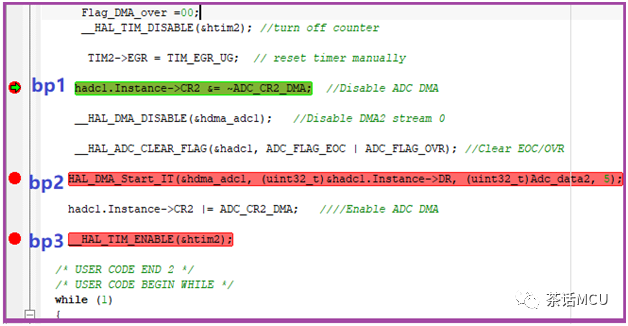

通过进一步调试，在下图所示的代码中放置了三个断点，以便一步运行。事实上，我们发现定时器复位事件触发了模数转换器转换，并设置了平机会。在随后的代码中，也发现了清除的EOC。有趣的是，当运行下图所示的3个断点时，奇怪的现象消失了，潜在的DMA请求似乎隐藏了起来。

如果您取消上面的第一个和第二个断点并运行代码，这种现象将立即重新出现，而潜在的断点将再次被激活。

这里反复验证，基本上明白是怎么回事了。

毫无疑问，定时器的复位操作会导致模数转换和平机会事件。虽然代码中有明确的EOC操作，但对模数转换器来说为时过早。也就是说，当删除平机会时，模数转换器可能仍在忙于转换，这离平机会事件发生还有很长时间。这可以准确地解释为什么在重置操作代码后设置断点，然后删除EOC是有效的。

在这种情况下，我会在清除平机会操作码前添加平机会标志进行查询和等待，以确保后续清除操作的可靠性和有效性。我又调整了代码。请看下面方框中的代码。

在验证修改后的代码后，这种现象完全消失了。接下来的第二轮DMA传输也很有序。

这个应用案例的共享到此结束。最后，做一个简短的总结和一些提醒：

1.STM32定时器的软件复位操作可以产生一个更新事件，其效果相当于定时器溢出引起的更新事件。

2.在编写代码，特别是嵌入式代码时，除了要保证代码的基本正常逻辑外，还要注意每个硬件本身的操作时序和响应时间参数。

3.结合这种情况，在第一次DMA传输完成后准备第二次DMA时，建议先关闭计数器，否则会给我们的应用带来一些隐患。本案中讨论的问题是其中一个隐患。受空间和主题的限制，我们不会在这里谈论它，如果有合适的情况，我们会在以后交换它。
